加速度センサー/速度センサー/振動センサー
汎用モニタリングセンサー
Monitran汎用モニタリングセンサーは、PLCやその他の産業用コントローラと組み合わせて使用し、通常4～20mAの信号で振動を連続的に出力します。モニター信号の変化から、センサーが取り付けられている機械部分の振動変化を把握できます。急激な振動変化は、機械が取り付け部から緩んでいる、ファンブレードの故障、ベアリングの故障など、広範囲にわたる損傷や機械の稼働率の低下を防ぐため、迅速な対応と機械の停止を必要とします。信号が定期的に記録されている場合、振動が徐々に増加している場合は、センサーが取り付けられている機械部分の摩耗を示しており、交換またはポータブル振動アナライザーによる詳細な調査が必要です。
この種の情報は幅広い環境で必要とされます。そのため、このカテゴリーのすべてのセンサーの基本出力は共通ですが、様々なバリエーションが用意されており、以下の環境下で使用できます。
- 一般的な産業環境
- 水中および長期の湿潤環境
- 防爆区域での使用についてATEX、IECEx、ANZExの認証を取得
長年にわたり実績のある信頼性の高い1185および1187シリーズと、より要求の厳しい用途に対応する性能を強化した新登場の2285および2287シリーズの2つのシリーズをご用意しています。2285および2287シリーズセンサーは、再設計された電子回路と内部ファラデーシールドを備えており、以下のメリットが得られます。 - 実際の産業環境におけるノイズと干渉を大幅に低減
- 絶縁性の向上と接続の容易化
特殊用途モニタリングセンサー
Monitranの特殊用途センサーは、設計やセンサーの種類を変更することで、振動解析およびモニタリングタスクの範囲を拡大します。そのため、以下の機能を備えたモデルを選択できます。
- 高温で動作
- 低周波数で動作
- 異なる振動パラメータを測定可能
- 温度の同時測定が可能
- 複数の振動パラメータを同一センサーで同時に測定可能
Monitranは幅広い特殊センサーを取り揃えており、センサーの種類、動作環境、出力、または複合出力など、あらゆる組み合わせに対応可能です。
汎用の分析用途に
Monitran汎用分析センサーは、ポータブルおよびオンライン振動分析装置との使用に最適で、振動強度と周波数の完全なスペクトルを提供します。このスペクトルの変化から、センサーが取り付けられている機械の健全性を判断できます。ほとんどの分析装置はスペクトル値を保存し、一定期間にわたって変化を監視するため、部品の寿命を予測し、メンテナンススケジュールを効率的に計画できます。
この種の情報は幅広い環境で必要とされます。そのため、このカテゴリーのすべてのセンサーは基本的な出力が共通ですが、様々なバリエーションを用意しており、以下の環境下で使用できます。
- 一般的な産業環境
- 水中および長期湿潤環境
- ATEX、IECEx、ANZEx認証取得済み（危険区域での使用）
- アクセス制限区域
長年にわたり実績のある1100シリーズと、より要求の厳しい用途向けに性能を強化した2200シリーズの2つのシリーズをご用意しています。 2200シリーズセンサーは、高性能エレクトロニクスを搭載し、以下の特長を備えています。 - 耐衝撃性の向上により、高衝撃負荷時の信号途切れを防止
- 温度範囲全体にわたって安定したバイアス電圧を実現し、高温時の感度変化を防止
4-20mA DC出力 速度センサー/PLC、DCS、制御ユニット インターフェース用
スワイプしてご覧ください →
| 形式 | MTN/1185 | MTN/1185C | MTN/1185IC | MTN/M1185IC | MTN/1185W | MTN/1185IW | MTN/M1185IW |
|---|---|---|---|---|---|---|---|
| データシート | ds02242j (PDF)→ |
ds02272j (PDF)→ |
ds02284j (PDF)→ |
ds02292j (PDF)→ |
ds02302j (PDF)→ |
ds02313j (PDF)→ |
ds02323j (PDF)→ |
| 周波数レスポンス | 2Hz - 1kHz | ||||||
| ダイナミックレンジ | 50g peak | ||||||
| 供給電源 | 12–32V DC | ||||||
| 出力信号 | 4–20mA DC | ||||||
| 速度レンジ | 0–10、0–20、0–25、0–50、0–100 mm/sec rms | ||||||
| 防水性能 | IP67 | IP68 | |||||
| 使用温度範囲 | -25～+90℃ | -55～+115℃ | -25～+90℃ | -55～+65℃ | -55～+115℃ | ||
| ケーブル接続 | TOPエントリー | ||||||
| ケーブル接続タイプ | 3-pin 62GB | 本体組込 | |||||
| 本質安全仕様 | ー | ATEX & IECEx Group II |
ATEX & IECEx Group I |
ー | ATEX & IECEx Group II |
ATEX & IECEx Group I |
|
| アプリケーション | ー | サブマージブル | |||||
ファラデーシールド 4-20mA DC出力 速度センサー/PLC、DCS、制御ユニット インターフェース用
スワイプしてご覧ください →
| 形式 | MTN/2285-2P | MTN/2285-4P | MTN/2285-4PZ | MTN/2285C | MTN/2285I-2P | MTN/2285I-4P | MTN/2285IC |
|---|---|---|---|---|---|---|---|
| データシート | ds02472j (PDF)→ |
ds02481j (PDF)→ |
ds05841j (PDF)→ |
ds02491j (PDF)→ |
ds02623j (PDF)→ |
ds02634j (PDF)→ |
ds02503j (PDF)→ |
| 周波数レスポンス | 2Hz – 1kHz | ||||||
| ダイナミックレンジ | 50g peak | ||||||
| 供給電源 | 12–32V DC | ||||||
| 出力信号 | 4–20mA DC | ||||||
| 速度レンジ | 0–10、0–20、0–25、0–50、0–100 mm/sec rms | ||||||
| 防水性能 | IP67 | ||||||
| 使用温度範囲 | -25～+90℃ | -55～+65℃ | |||||
| ケーブル接続 | TOPエントリー | ||||||
| ケーブル接続タイプ | 2-pin MS | 4-pin M12 | 本体組込 | 2-pin MS | 4-pin M12 | 本体組込 | |
| 絶縁 | ファラデーケージ | ||||||
| 本質安全仕様 | ー | ATEX & IECEx Group II | |||||
ファラデーシールド 4-20mA DC出力 速度センサー/PLC、DCS、制御ユニット インターフェース用
スワイプしてご覧ください →
| 形式 | MTN/M2285IC | MTN/2285IS-2P | MTN/2285IS-4P | MTN/2285ISC | MTN/2285W | MTN/2285IW | MTN/2285ISW |
|---|---|---|---|---|---|---|---|
| データシート | ds02513j (PDF)→ |
ds03082j (PDF)→ |
ds03072j (PDF)→ |
ds03122j (PDF)→ |
ds02641j (PDF)→ |
ds02653j (PDF)→ |
ds04812j (PDF)→ |
| 周波数レスポンス | 2Hz – 1kHz | ||||||
| ダイナミックレンジ | 50g peak | ||||||
| 供給電源 | 12–32V DC | ||||||
| 出力信号 | 4–20mA DC | ||||||
| 速度レンジ | 0–10、0–20、0–25、0–50、0–100 mm/sec rms | ||||||
| 防水性能 | IP67 | IP68 | |||||
| 使用温度範囲 | -55～+115℃ | -55～+65℃ | -25～+90℃ | -55～+65℃ | |||
| ケーブル接続 | TOPエントリー | SIDEエントリー | TOPエントリー | SIDEエントリー | |||
| ケーブル接続タイプ | 本体組込 | 2-pin MS | 4-pin M12 | 3-pin 62GB | 本体組込 | ||
| 絶縁 | ファラデーケージ | ||||||
| 本質安全仕様 | ATEX & IECEx Group I |
ATEX & IECEx Group II |
ー | ATEX & IECEx Group II |
|||
| アプリケーション | ー | サブマージブル | |||||
ファラデーシールド 4-20mA DC出力 速度センサー・温度センサー/PLC、DCS、制御ユニット インターフェース用
スワイプしてご覧ください →
| 型式 | MTN/2285IT-4P | MTN/2285ITC | MTN/2285STC | MTN/2285TC |
|---|---|---|---|---|
| データシート | ds02862j (PDF)→ |
ds02853j (PDF)→ |
ds03221j (PDF)→ |
ds02854j (PDF)→ |
| 周波数レスポンス | 2Hz–1kHz | 2Hz–800Hz | 2Hz–1kHz | |
| ダイナミックレンジ | 50g peak | |||
| 供給電源 | 12–32V DC | |||
| 出力信号 | 4–20mA DC | |||
| 速度レンジ | 0–10、0–20、0–25、0–50、0–100 mm/sec rms | |||
| 温度出力 | 10mV/℃ | |||
| 防水性能 | IP67 | IP65 | IP67 | |
| 使用温度範囲 | -55～+65℃ | -25～+90℃ | -55～+65℃ | |
| ケーブル接続 | TOPエントリー | SIDEエントリー | TOPエントリー | |
| ケーブル接続タイプ | 4-pin M12 | 3-pin 62GB | ||
| 絶縁 | ファラデーケージ | |||
| 本質安全仕様 | ATEX & IECEx Group II | ー | ||
| アプリケーション | 温度モニタリング | |||
4-20mA DC出力 加速度センサー/PLC DCS、制御ユニット インターフェース用
スワイプしてご覧ください →
| 型式 | MTN/1187 | MTN/1187C | MTN/1187IC | MTN/M1187IC | MTN/1187W | MTN/1187IW |
|---|---|---|---|---|---|---|
| データシート | ds02331j (PDF)→ |
ds02341j (PDF)→ |
ds02353j (PDF)→ |
ds02383j (PDF)→ |
ds02361j (PDF)→ |
ds02373j (PDF)→ |
| 周波数レスポンス | 2Hz–1kHz | |||||
| ダイナミックレンジ | 50g peak | |||||
| 供給電源 | 12–32V DC | |||||
| 出力信号 | 4–20mA DC | |||||
| 加速度レンジ | 0–1、0–2、0–5、0–10、0–20 g rms | |||||
| 防水性能 | IP67 | IP68 | ||||
| 使用温度範囲 | -25～+90℃ | -55～+65℃ | -55～+115℃ | -25～+90℃ | -55～+65℃ | |
| ケーブル接続 | TOPエントリー | |||||
| ケーブル接続タイプ | 3-pin 62GB | 本体組込 | ||||
| 本質安全仕様 | ー | ATEX & IECEx Group II |
ATEX & IECEx Group I |
ー | ATEX & IECEx Group II |
|
| アプリケーション | ー | サブマージブル | ||||
ファラデーシールド4-20mA DC出力 加速度センサー/PLC DCS、制御ユニット インターフェース用
スワイプしてご覧ください →
| 型式 | MTN/2287-2P | MTN/2287-4P | MTN/2287C | MTN/2287HC | MTN/2287I-2P | MTN/2287I-4P | MTN/2287IC | MTN/M2287IC |
|---|---|---|---|---|---|---|---|---|
| データシート | ds02801j (PDF)→ |
ds02811j (PDF)→ |
ds02821j (PDF)→ |
ds03131j (PDF)→ |
ds03012j (PDF)→ |
ds03022j (PDF)→ |
ds02982j (PDF)→ |
ds03002j (PDF)→ |
| 周波数レスポンス | 2Hz–1kHz | |||||||
| ダイナミックレンジ | 50g peak | |||||||
| 供給電源 | 12–32V DC | |||||||
| 出力信号 | 4–20mA DC | |||||||
| 加速度レンジ | 0–1、0–2、0–5、0–10、0–20 g rms | |||||||
| 防水性能 | IP67 | |||||||
| 使用温度範囲 | -25～+90℃ | -25～+120℃ | -55～+65℃ | -55～+115℃ | ||||
| ケーブル接続 | TOPエントリー | |||||||
| ケーブル接続タイプ | 2-pin MS | 4-pin M12 | 3-pin 62GB | 2-pin MS | 4-pin M12 | 3-pin 62GB | ||
| 絶縁 | ファラデーケージ | |||||||
| 本質安全仕様 | ー | ATEX & IECEx Group II |
ATEX & IECEx Group I |
|||||
ファラデーシールド4-20mA DC出力 加速度センサー/PLC DCS、制御ユニット インターフェース用
スワイプしてご覧ください →
| 型式 | MTN/2287W | MTN/2287IW |
|---|---|---|
| データシート | ds03031j (PDF)→ |
ds03042j (PDF)→ |
| 周波数レスポンス | 2Hz–1kHz | |
| ダイナミックレンジ | 50g peak | |
| 供給電源 | 12–32V DC | |
| 出力信号 | 4–20mA DC | |
| 加速度レンジ | 0–1、0–2、0–5、0–10、0–20 g rms | |
| 防水性能 | IP68 | |
| 使用温度範囲 | -25～+90℃ | -55～+65℃ |
| ケーブル接続 | TOPエントリー | |
| ケーブル接続タイプ | 本体組込 | |
| 絶縁 | ファラデーケージ | |
| 本質安全仕様 | ー | ATEX & IECEx Group II |
| アプリケーション | サブマージブル | |
ファラデーシールド 4-20mA DC出力 加速度センサー・温度センサー/PLC、DCS、制御ユニット インターフェース用
スワイプしてご覧ください →

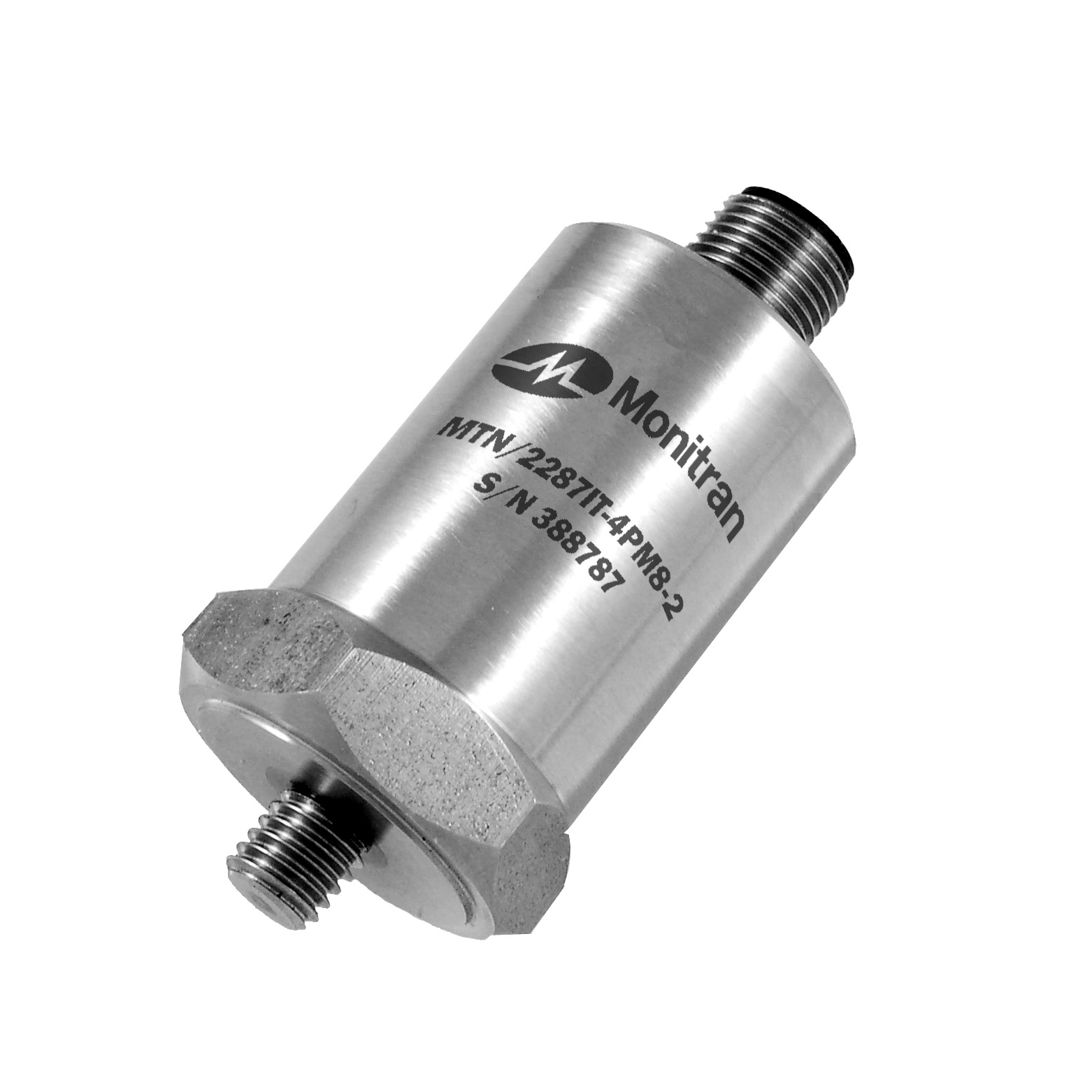

| 型式 | MTN/2287T-4P | MTN/2287IT-4P |
|---|---|---|
| データシート | ds03281j (PDF)→ |
ds02962j (PDF)→ |
| 周波数レスポンス | 2Hz–1kHz | |
| ダイナミックレンジ | 50g peak | |
| 供給電源 | 12–32V DC | |
| 出力信号 | 4–20mA DC | |
| 加速度レンジ | 0–1、0–2、0–5、0–10、0–20 g rms | |
| 温度出力 | 10mV/℃ | |
| 防水性能 | IP67 | |
| 使用温度範囲 | -25～+90℃ | -55～+65℃ |
| ケーブル接続 | TOPエントリー | |
| ケーブル接続タイプ | 4-pin M12 | |
| 絶縁 | ファラデーケージ | |
| 本質安全仕様 | ー | ATEX & IECEx Group II |
| アプリケーション | 温度モニタリング | |
100mV/g AC加速度出力＆4-20mA DC速度出力 デュアル出力加速度・速度センサー/PLC DCS、制御ユニット インターフェース用
スワイプしてご覧ください →
| 型式 | MTN/1186 | MTN/1186C | MTN/1186W |
|---|---|---|---|
| データシート | ds02161j (PDF)→ |
ds02171j (PDF)→ |
ds02181j (PDF)→ |
| 周波数レスポンス | 2Hz–1kHz | ||
| ダイナミックレンジ |
30g peak for 100mV/g 60g peak for 50mV/g |
||
| 供給電源 | 12–32V DC | ||
| DC出力信号 | 4–20mA DC | ||
| AC出力信号 | 加速度 g に比例 | ||
| 速度レンジ (mm/s rms) 加速度レンジ (mV/g) |
0–10
1000–20 1000–25 1000–50 500–100 50 |
||
| 防水性能 | IP67 | IP68 | |
| 使用温度範囲 | -25～+90℃ | ||
| ケーブル接続 | TOPエントリー | ||
| ケーブル接続タイプ | 3-pin 62GB | 本体組込 | |
| アプリケーション | ー | サブマージブル | |
100mV/g AC加速度出力＆4-20mA DC加速度出力 デュアル出力加速度センサー/PLC DCS、制御ユニット インターフェース用
スワイプしてご覧ください →
| 型式 | MTN/1188 | MTN/1188C |
|---|---|---|
| データシート | ds04700j (PDF)→ |
ds04690j (PDF)→ |
| 周波数レスポンス | 2Hz–1kHz | |
| ダイナミックレンジ |
30g peak for 100mV/g 60g peak for 50mV/g |
|
| 供給電源 | 12–32V DC（4–20mA） | |
| DC出力信号 AC出力信号 |
4–20mA 加速度 g に比例 |
|
| 加速度レンジ（g rms） 加速度レンジ（mV/g） |
0–1
1000–2 1000–5 1000–10 1000–20 50 |
|
| 防水性能 | IP67 | |
| 使用温度範囲 | -25～+90℃ | |
| ケーブル接続 | TOPエントリー | |
| ケーブル接続タイプ | 3-pin 62GB | 本体組込 |
| アプリケーション | AC/DC 加速度デュアル出力 | |
100mV/g AC加速度出力加速度センサー/振動解析用
スワイプしてご覧ください →
| 型式 | MTN/1100 | MTN/1100C | MTN/1100S | MTN/1100SC | MTN/1100W | MTN/1100SW | MTN/1100IW | MTN/1100ISW |
|---|---|---|---|---|---|---|---|---|
| データシート | ds02001j (PDF)→ |
ds02011j (PDF)→ |
ds02081j (PDF)→ |
ds02101j (PDF)→ |
ds02061j (PDF)→ |
ds02091j (PDF)→ |
ds02072j (PDF)→ |
ds02112j (PDF)→ |
| 標準感度 | 100 mV/g | |||||||
| 周波数レスポンス | 2Hz–10kHz | |||||||
| 供給電流 | 0.5–8 mA | |||||||
| バイアス電圧 | 12V DC | |||||||
| 防水性能 | IP67 | IP68 | ||||||
| 使用温度範囲 | -55～140℃ | -55～65℃ | -55～65℃ | |||||
| ケーブル接続 | TOP エントリー |
SIDE エントリー |
TOP エントリー |
SIDE エントリー |
TOP エントリー |
SIDE エントリー |
||
| ケーブル接続タイプ | 2-pin MS | 本体組込 | 2-pin MS | 本体組込 | ||||
| 本質安全 | ー | ATEX & IECEx Group II | ||||||
| アプリケーション | ー | サブマージブル | ||||||
100mV/g AC加速度出力加速度センサー/振動解析用
スワイプしてご覧ください →
| 型式 | MTN/1100I | MTN/1100IC | MTN/1100IS | MTN/1100ISC | MTN/M1100I | MTN/M1100IC | MTN/M1100IS | MTN/M1100ISC |
|---|---|---|---|---|---|---|---|---|
| データシート | ds02022j (PDF)→ |
ds02031j (PDF)→ |
ds02041j (PDF)→ |
ds02051j (PDF)→ |
ds02202j (PDF)→ |
ds02212j (PDF)→ |
ds02221j (PDF)→ |
ds02232j (PDF)→ |
| 標準感度 | 100 mV/g | |||||||
| 周波数レスポンス | 2Hz–10kHz | |||||||
| 供給電流 | 0.5–8 mA | |||||||
| バイアス電圧 | 12V DC | |||||||
| 防水性能 | IP67 | |||||||
| 使用温度範囲 | -55～+65（115）℃ | -55～+115℃ | ||||||
| ケーブル接続 | TOPエントリー | SIDEエントリー | TOPエントリー | SIDEエントリー | ||||
| ケーブル接続タイプ | 2-pin MS | 本体組込 | 2-pin MS | 本体組込 | 2-pin MS | 本体組込 | 2-pin MS | 本体組込 |
| 本質安全 | ATEX & IECEx Group II | ATEX & IECEx Group I | ||||||
100mV/g AC加速度出力 加速度・温度センサー/振動解析用
スワイプしてご覧ください →
| 型式 | MTN/1100T | MTN/1100TC | MTN/1100STC | MTN/1100TW |
|---|---|---|---|---|
| データシート | ds02121j (PDF)→ |
ds02131j (PDF)→ |
ds02141j (PDF)→ |
ds02151j (PDF)→ |
| 標準感度 | 100 mV/g | |||
| 温度出力 | 10 mV/℃ | |||
| 周波数レスポンス | 2Hz–10kHz | |||
| 供給電流 | 0.5–8 mA | |||
| バイアス電圧 | 12V DC | |||
| 防水性能 | IP67 | IP68 | ||
| 使用温度範囲 | -55～+140℃ | -25～+90℃ | ||
| ケーブル接続 | TOPエントリー | SIDEエントリー | TOPエントリー | |
| ケーブル接続タイプ | 3-pin 62GB | 本体組込 | ||
| アプリケーション | 温度モニタリング | |||
ファラデーシールド 100mV/g AC加速度出力加速度センサー/振動解析用
スワイプしてご覧ください →
| 型式 | MTN/2200 | MTN /2200-4P |
MTN/2200C | MTN/2200S | MTN /2200S-4P |
MTN/2200SC | MTN/2200W | MTN/2200SW |
|---|---|---|---|---|---|---|---|---|
| データシート | ds02391j (PDF)→ |
ds02401j (PDF)→ |
ds02412j (PDF)→ |
ds02721j (PDF)→ |
ds02731j (PDF)→ |
ds02751j (PDF)→ |
ds02992j (PDF)→ |
ds02742j (PDF)→ |
| 標準感度 | 100 mV/g | |||||||
| 周波数レスポンス | 2Hz–10kHz | |||||||
| 供給電流 | 0.5–8 mA | |||||||
| バイアス電圧 | 12V DC | |||||||
| 防水性能 | IP67 | IP68 | ||||||
| 使用温度範囲 | -55～+140℃ | -25～+90℃ | -55～+90℃ | |||||
| ケーブル接続 | TOP エントリー |
SIDE エントリー |
TOP エントリー |
SIDE エントリー |
||||
| ケーブル接続タイプ | 2-pin MS | 4-pin M12 | 本体組込 | 2-pin MS | 4-pin M12 | 本体組込 | ||
ファラデーシールド100mV/g AC加速度出力加速度センサー/振動解析用
スワイプしてご覧ください →
| 型式 | MTN/2200I | MTN/2200I-4P | MTN/2200IC | MTN/2200IS-4P | MTN/2200ISC | MTN/2200ISW | MTN/2200IW |
|---|---|---|---|---|---|---|---|
| データシート | ds02421j (PDF)→ |
ds02442j (PDF)→ |
ds02192j (PDF)→ |
ds02671j (PDF)→ |
ds02692j (PDF)→ |
ds02762j (PDF)→ |
ds03051j (PDF)→ |
| 標準感度 | 100 mV/g | ||||||
| 周波数レスポンス | 2Hz–10kHz | ||||||
| 供給電流 | 0.5–8 mA | ||||||
| バイアス電圧 | 12V DC | ||||||
| 防水性能 | IP67 | IP68 | |||||
| 使用温度範囲 | -55～+65（115）℃ | -55～+65℃ | |||||
| ケーブル接続 | TOPエントリー | SIDEエントリー | TOPエントリー | ||||
| ケーブル接続タイプ | 2-pin MS | 4-pin M12 | 本体組込 | 4-pin M12 | 本体組込 | ||
| 本質安全 | ATEX & IECEx Group II | ||||||
ファラデーシールド100mV/g AC加速度出力加速度センサー/振動解析用
スワイプしてご覧ください →
| 型式 | MTN/M2200I | MTN/M2200IC | MTN/M2200IS | MTN/M2200ISC |
|---|---|---|---|---|
| データシート | ds02432j (PDF)→ |
ds02613j (PDF)→ |
ds02682j (PDF)→ |
ds02702j (PDF)→ |
| 標準感度 | 100 mV/g | |||
| 周波数レスポンス | 2Hz–10kHz | |||
| 供給電流 | 0.5–8 mA | |||
| バイアス電圧 | 12V DC | |||
| 防水性能 | IP67 | |||
| 使用温度範囲 | -55～+115℃ | |||
| ケーブル接続 | TOPエントリー | SIDEエントリー | ||
| ケーブル接続タイプ | 2-pin MS | 本体組込 | 2-pin MS | 本体組込 |
| 本質安全 | ATEX & IECEx Group I | |||
ファラデーシールド 100mV/g AC加速度出力 加速度・温度センサー/振動解析用
スワイプしてご覧ください →
| 型式 | MTN/2200T-4P | MTN/2200STC | MTN/2200TW | MTN/2200IT-4P | MTN/2200ITC |
|---|---|---|---|---|---|
| データシート | ds02452j (PDF)→ |
ds02602j (PDF)→ |
ds02581j (PDF)→ |
ds02882j (PDF)→ |
ds02871j (PDF)→ |
| 標準感度 | 100 mV/g | ||||
| 温度出力 | 10 mV/℃ | ||||
| 周波数レスポンス | 2Hz–10kHz | ||||
| 供給電流 | 0.5–8 mA | ||||
| バイアス電圧 | 12V DC | ||||
| 防水性能 | IP67 | IP68 | IP67 | ||
| 使用温度範囲 | -55～+90℃ | -55～+140℃ | -55～+90℃ | -55～+45（95）℃ | |
| ケーブル接続 | TOPエントリー | SIDEエントリー | TOPエントリー | ||
| ケーブル接続タイプ | 4-pin M12 | 本体組込 | 4-pin M12 | 本体組込 | |
| アプリケーション | 温度モニタリング | ||||
100mV/g AC加速度出力 加速度センサー（電圧供給タイプ）/長期振動解析用
スワイプしてご覧ください →
| 型式 | MTN/1107C | MTN/1107IC | MTN/1109 | MTN/1109C | MTN/1109I | MTN/1109IC |
|---|---|---|---|---|---|---|
| データシート | ds04540j (PDF)→ |
ds04551j (PDF)→ |
ds04560j (PDF)→ |
ds04570j (PDF)→ |
ds04581j (PDF)→ |
ds04631j (PDF)→ |
| 標準感度 | 100 mV/g | |||||
| 周波数レスポンス | 2Hz–10kHz | |||||
| 供給電圧 | +15～+28V DC | -24V DC | ||||
| バイアス電圧 | 8V DC | -12V DC | ||||
| 防水性能 | IP67 | |||||
| 使用温度範囲 | -55～+140℃ | -55～+135℃ | -55～+140℃ | -55～+135℃ | ||
| ケーブル接続 | TOPエントリー | |||||
| ケーブル接続タイプ | 本体組込 | 3-pin 62GB | 本体組込 | 3-pin 62GB | 本体組込 | |
| 本質安全 | ー | ATEX & IECEx Group II |
ー | ATEX & IECEx Group II |
||
100（50）mV/g AC加速度出力 加速度センサー
スワイプしてご覧ください →
| 型式 | MTN/1120 | MTN/1120C | MTN/1120SC | MTN/1130 | MTN/1135C | MTN/1140 | MTN/1170 |
|---|---|---|---|---|---|---|---|
| データシート | ds04640j (PDF)→ |
ds04650j (PDF)→ |
ds04660j (PDF)→ |
ds04780j (PDF)→ |
ds04590j (PDF)→ |
ds04600j (PDF)→ |
ds04610j (PDF)→ |
| 標準感度 | 100 mV/g | 50 mV/g | 100 mV/g | ||||
| 周波数レスポンス | 2Hz–10kHz | 2Hz–15kHz | 0.8Hz–15kHz | 2Hz–15kHz | 2Hz–12kHz | ||
| 供給電流 | 0.5–8 mA | ||||||
| バイアス電圧 | 12V DC | ||||||
| 防水性能 | IP67 | ||||||
| 使用温度範囲 | -55～+140℃ | -25～+140℃ | -55～+140℃ | ||||
| ケーブル接続 | TOPエントリー | SIDEエントリー | TOPエントリー | SIDEエントリー | TOPエントリー | ||
| ケーブル接続タイプ | 3-pin 62GB | 本体組込 | 2-pin MS | ||||
特殊用途 加速度センサー/速度センサー（温度センサー）
スワイプしてご覧ください →
| 型式 | MTN/1010 | MTN/1020 | MTN/1800 | MTN/1830SC | MTN/2330 | MTN/1600 | MTN/1700I |
|---|---|---|---|---|---|---|---|
| データシート | ds04510j (PDF)→ |
ds04520j (PDF)→ |
ds04682j (PDF)→ |
ds04670j (PDF)→ |
ds06281j (PDF)→ |
ds04770j (PDF)→ |
ds01441j (PDF)→ |
| 標準感度 | 100 mV/g | 1000 mV/g | 100 mV/g | ー | |||
| 速度出力 | ー | 4 mV/mm/sec | 1, 10, 100 mV/m/s | ||||
| 温度出力 | ー | ー | mV/℃ | ||||
| 周波数レスポンス | 2Hz–10kHz | 2Hz–13kHz | 5Hz–12kHz | 2Hz–9kHz | 2Hz–10kHz | 5Hz–4kHz | 50kHz–200kHz |
| 供給電流 | 0.5–8 mA | 0.5–8 mA | ー | ||||
| 供給電圧 | ー | ー | 5V DC | ||||
| バイアス電圧 | 12V DC | 12V DC | ー | ||||
| 防水性能 | IP65 | IP67 | IP67 | IP54 | |||
| 使用温度範囲 | -25～+120℃ | -55～+120℃ | -25～+120℃ | -55～+140℃ | -25～+140℃ | -25～+90℃ | |
| ケーブル接続 | TOPエントリー | SIDEエントリー | TOPエントリー | ||||
| ケーブル接続タイプ | TNC | BNC | 本体組込 | 4-pin M12 | 2-pin MS | 7 Pin Fischer Plug | |
| 本体材質 | ステンレススチール | アルミニウム | ステンレススチール | ||||
| 本質安全 | ー | ATEX & IECEx Group I＆II |
|||||
| アプリケーション | 振動解析 | 速度/温度 モニタリング |
|||||
チャージ出力 加速度センサー
スワイプしてご覧ください →
| 型式 | MTN/P1100 | MTN/P100 | MTN/P50 | MTN/P05 | MTN/1105CE | MTN/1105SCE | MTN/1310 |
|---|---|---|---|---|---|---|---|
| データシート | ds04720j (PDF)→ |
ds04730j (PDF)→ |
ds04740j (PDF)→ |
ds04750j (PDF)→ |
ds04531j (PDF)→ |
ds04532j (PDF)→ |
ds03370j (PDF)→ |
| チャージ感度 | 1100 pC/g | 20 pC/g | 50 pC/g | 5 pC/g | 50 pC/g | 5 pC/g | |
| 加速度レンジ | ±100 g | ±800 g | ±1000 g | ±2000 g | ー | ±2000 g | |
| 周波数レスポンス | ー | 1Hz–10kHz | 1Hz–30kHz | 2Hz–10kHz | 1Hz–30kHz | ||
| 防水性能 | IP65 | IP66 | IP65 | IP67 | IP64 | ||
| 使用温度範囲 | -55～+250℃ | -55～+140℃ | |||||
| ケーブル接続 | TOPエントリー | SIDEエントリー | TOPエントリー | SIDEエントリー | |||
| ケーブル接続タイプ | TNC | 10-32UNF マイクロドット |
本体組込 | 10-32UNF マイクロドット |
本体組込 | ||
| チャージアンプ | MTN/CA003 | ||||||
Calibration
製品検査成績書について
加速度センサー/速度センサー/振動センサー
Monitranのすべてのセンサーは個別に出荷前検査を実施され、署名と日付が記された検査成績書を添付して出荷されます。校正は、高精度周波数制御パワーアンプで励起された「バックツーバック」基準加速度計を用いてMonitran工場で実施されており、UK国家規格にトレーサブルな性能を実現しています。加速度計のmV/g単位の感度と、速度および加速度トランスデューサーの4～20mA範囲は、80Hz、20℃で確認および報告されています。
下記グラフは、典型的な加速度計の周波数応答を示しており、校正周波数が動作の「フラット応答」領域内であることがわかります。
Warranty
製品保証
すべての製品は、検査成績書記載の日付から24ヶ月間、材質および製造上の欠陥に対して保証されます。検査成績書日付から24ヶ月以内に故障が発生した場合、Monitranは欠陥のある製品を速やかに無償で修理または交換いたします。
この保証は、Monitran以外により修理が行われた場合、製品が本来の目的以外で使用された場合、乱用または故意の放置が行われた場合、またはユーザーが製品の安全を確保するための十分な予防措置を講じなかった場合には無効となります。
製品または部品の紛失については、一切の責任を負いません。
※記載内容および製品仕様は予告なく変更する場合がありますのでご了承ください。
